ГОСТ на блоки ФБС

Производственный комбинат «ЖБИ 24/7» предлагает предприятиям строительной отрасли недорогие и качественные железобетонные изделия.

Блоки бетонные фундаментные ФБС производятся по стандарту ГОСТ 13579-2018, введённому в действие взамен ГОСТ 13579 78. Документ содержит информацию о типах и конструкции блоков, области их применения, условных обозначениях. Приведены данные о расположении, марках и конструкции монтажных петель, о справочном расходе стали и допусках при монтаже.

Документ содержит допуски и предельные отклонения геометрических параметров, технические требования к бетону и армирующим изделиям, качеству поверхности.

Конструкция и применение

Бетонные блоки ФБС (фундаментные стеновые) — это изделия прямоугольной формы, весом от нескольких килограммов до нескольких тонн. Применяются в частном и коммерческом строительстве для устройства фундаментов, стен подвальных и технических подпольных помещений. ГОСТ 13579 78 и 13579-2018 разделяют изделия на 3 типа: ФБС — сплошные, ФБП — пустотные, ФБВ — с вырезом для пропуска коммуникаций и укладки перемычек.

Достоинства сплошных блоков:

  • простота укладки и большой выбор по длине, ширине и высоте;
  • стойкость к деформации, способность воспринимать высокие нагрузки, долговечность, морозоустойчивость;
  • возможность эксплуатации в умеренно-агрессивной среде, невосприимчивость к влаге, грибкам, бактериям и другим микроорганизмам.

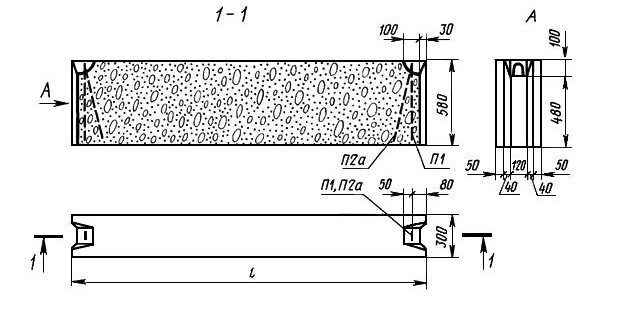

Рис. 1. Блок ФБС шириной 300 мм

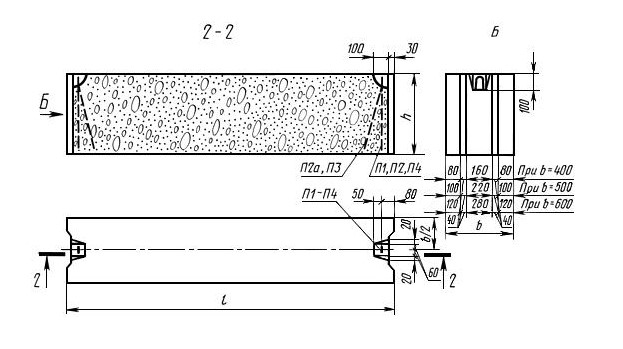

Рис. 2. Блок ФБС шириной 400, 500 и 600 мм.

Выбор блоков для закладки фундамента определяется типом грунта. Предварительно проводят геологические изыскания, после чего организация делает заключение о возможности использования ФБС. Глубина установки зависит от типа почвы: на щебневой изделия заглубляют, на песчаной устанавливают неглубоко.

Размеры изделий

Основные размеры фундаментных блоков ФБС по ГОСТ указаны в таблице. Кроме плотности, морозостойкости, марки бетона и веса изделий, следует учитывать габариты. Чтобы подобрать изделия с нужными параметрами, нужно знать толщину перекрытий и стен, площадь основания дома, расчётную нагрузку на фундамент. Блоки ФБС, изготовленные по стандарту ГОСТ 13579 78, могут иметь незначительные отличия от изделий, выпущенных по ГОСТ 13579-2018

Тип блока

Основные размеры блока, мм

Длина

Ширина

Высота

ФБС

2380

300; 400; 500; 600

580

1180

400; 500; 600

280; 580

880

300; 400; 500; 600

580

Габариты изделия определяют по условному обозначению, которое выглядит как буквенно-цифровые индексы. Пример расшифровки наименования ФБС24.4.6-Т ГОСТ 13579-78:

  • ФБС — фундаментный блок сплошной, 24 — длина в дециметрах, округленная до целого числа;
  • 4 — высота в дециметрах, 6 — ширина (в них же), Т — тип бетона (тяжёлый), из которого изготовлена продукция;
  • ГОСТ 13579-78 — стандарт, требованиям которого соответствуют выпущенные изделия.

Кроме тяжёлого бетона, фундаментные элементы изготавливаются из плотного силикатного и на пористых заполнителях (керамзитобетона). Предприятие может применять другие обозначения марок, в соответствии с рабочими чертежами.

Технические характеристики

Класс бетона по прочности на сжатие для сплошных блоков из тяжёлого и лёгкого бетона — В7,5 (М100), из плотного силикатного — В15 (М200). При соответствующем обосновании допускается применять бетон других марок, при этом класс по прочности на сжатие должен быть не выше В15 и не ниже В12,5 для ФБС из силикатного бетона и В3,5 — из лёгкого и тяжёлого.

Таблица 1. Характеристики ФБС из тяжёлого бетона

Марка блока

Класс бетона по прочности на сжатие

Монтажная петля

Расход материалов

Масса блока (справочная), т

Марка

Кол.

Бетон, м

Сталь, кг

ФБС24.3.6-Т

В7,5

П2а

2

0,406

1,46

0,97

ФБС24.4.6-Т

0,543

1,30

ФБС24.5.6-Т

П3

0,679

2,36

1,63

ФБС24.6.6-Т

0,815

1,96

ФБС12.4.6-Т

П2

0,265

1,46

0,64

ФБС12.5.6-Т

0,331

0,79

ФБС12.6.6-Т

0,398

0,96

ФБС12.4.3-Т

П4

0,127

0,74

0,31

ФБС12.5.3-Т

0,159

0,38

ФБС12.6.3-Т

0,191

0,46

ФБС9.3.6-Т

П1

0,146

0,76

0,35

ФБС9.4.6-Т

0,195

0,47

ФБС9.5.6-Т

0,244

0,59

ФБС9.6.6-Т

П2

0,293

1,46

0,70

Таблица 2. Характеристики ФБС из лёгкого бетона

Марка блока

Класс бетона по прочности

Монтажная петля

Расход материалов (справочный)

Масса бетона (справочная), т

на сжатие

Марка

Количество, шт.

Бетон, м

Сталь, кг

ФБС 24.3.6-Л

В7,5

П2а

2

0,406

1,46

0,73

ФБС 24.4.6-Л

0,543

0,98

ФБС 24.5.6-Л

0,679

1,22

ФБС 24.6.6-Л

П3

0,815

2,36

1,47

ФБС 12.4.6-Л

П1

0,265

0,76

0,48

ФБС 12.5.6-Л

П2

0,331

1,46

0,60

ФБС 12.6.6-Л

П2

0,398

0,74

0,72

ФБС 12.4.3-Л

П4

0,127

0,23

ФБС 12.5.3-Л

0,159

0,29

ФБС 12.6.3-Л

0,191

0,35

ФБС 9.3.6-Л

П1

0,146

0,76

0,26

ФБС 9.4.6-Л

0,195

0,35

ФБС 9.5.6-Л

0,244

0,44

ФБС 9.6.6-Л

0,293

0,53

Таблица 3. Характеристики ФБС из силикатного бетона средней плотности (2000 кг/куб. м)

Марка блока

Класс бетона по прочности

Монтажная петля

Расход материалов (справочный)

Масса бетона (справочная), т

на сжатие

Марка

Количество, шт.

Бетон, м

Сталь, кг

ФБС 24.3.6-С

В15

П2а

2

0,406

1,46

0,81

ФБС 24.4.6-С

0,543

1,09

ФБС 24.5.6-С

0,679

1,36

ФБС 24.6.6-С

П3

0,815

2,36

1,63

ФБС 12.4.6-С

П1

0,265

0,76

0,53

ФБС 12.5.6-С

П2

0,331

1,46

0,66

ФБС 12.6.6-С

0,398

0,80

ФБС 12.4.3-С

П2а

0,127

0,74

0,25

ФБС 12.5.3-С

0,159

0,32

ФБС 12.6.3-С

0,191

0,38

ФБС 9.3.6-С

П1

0,146

0,76

0,29

ФБС 9.4.6-С

0,195

0,39

ФБС 9.5.6-С

0,244

0,49

ФБС 9.6.6-С

0,293

0,59

В компании «ЖБИ 24/7» вы можете купить любое количество ФБС, изготовленных по ГОСТ 13579-2018 (взамен ГОСТ 13579 78) с доставкой по Дмитрове, МО и в соседние области.
